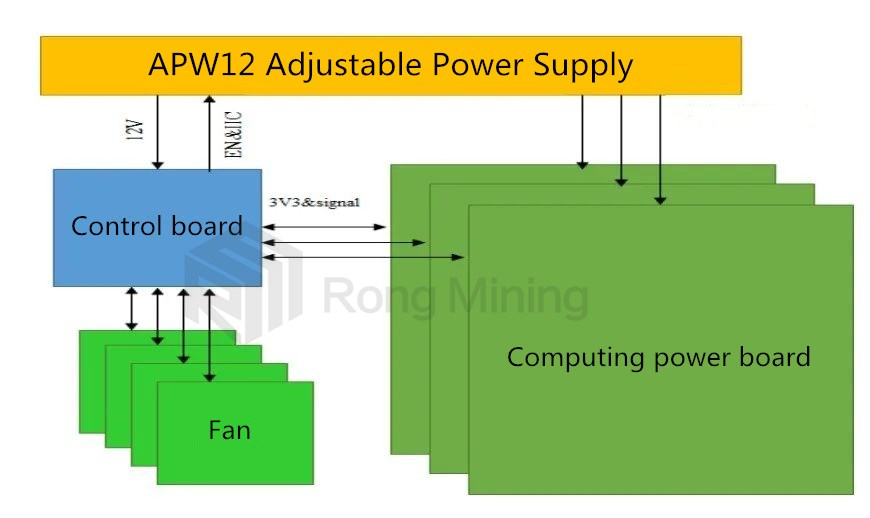

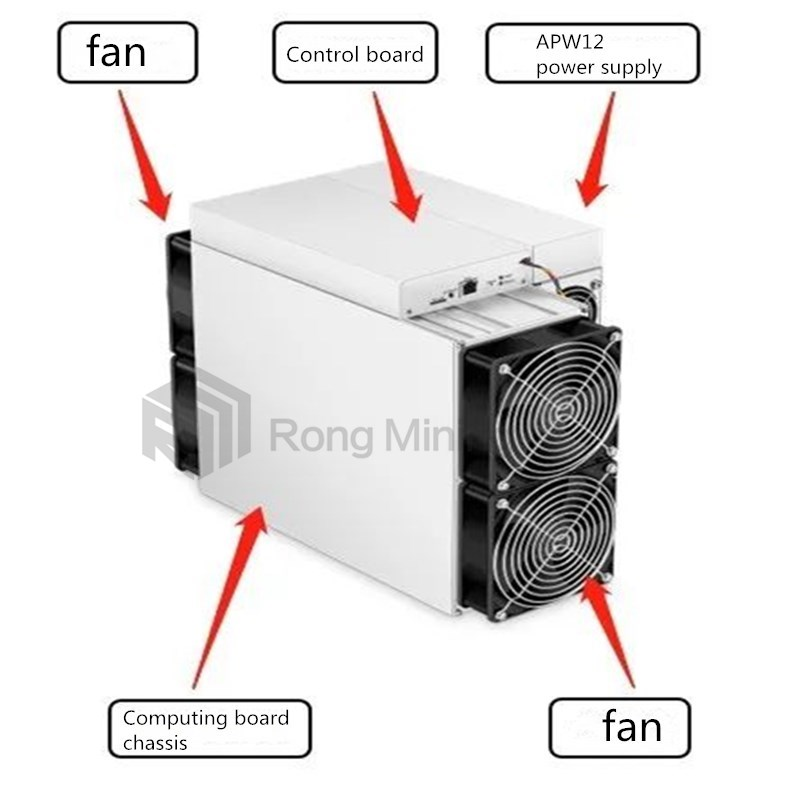

Helló mindenkinek!  Mérnök vagyok Wang Rongminer -ből.  Először hadd mutassam be az AntMiner S19 Pro általános architektúráját.  Az S19 Pro elsősorban 3 számítási táblából, 1 vezérlőpultból, APW12 tápegységből és 4 hűtőventilátorból áll, amint azt a következő ábra mutatja:

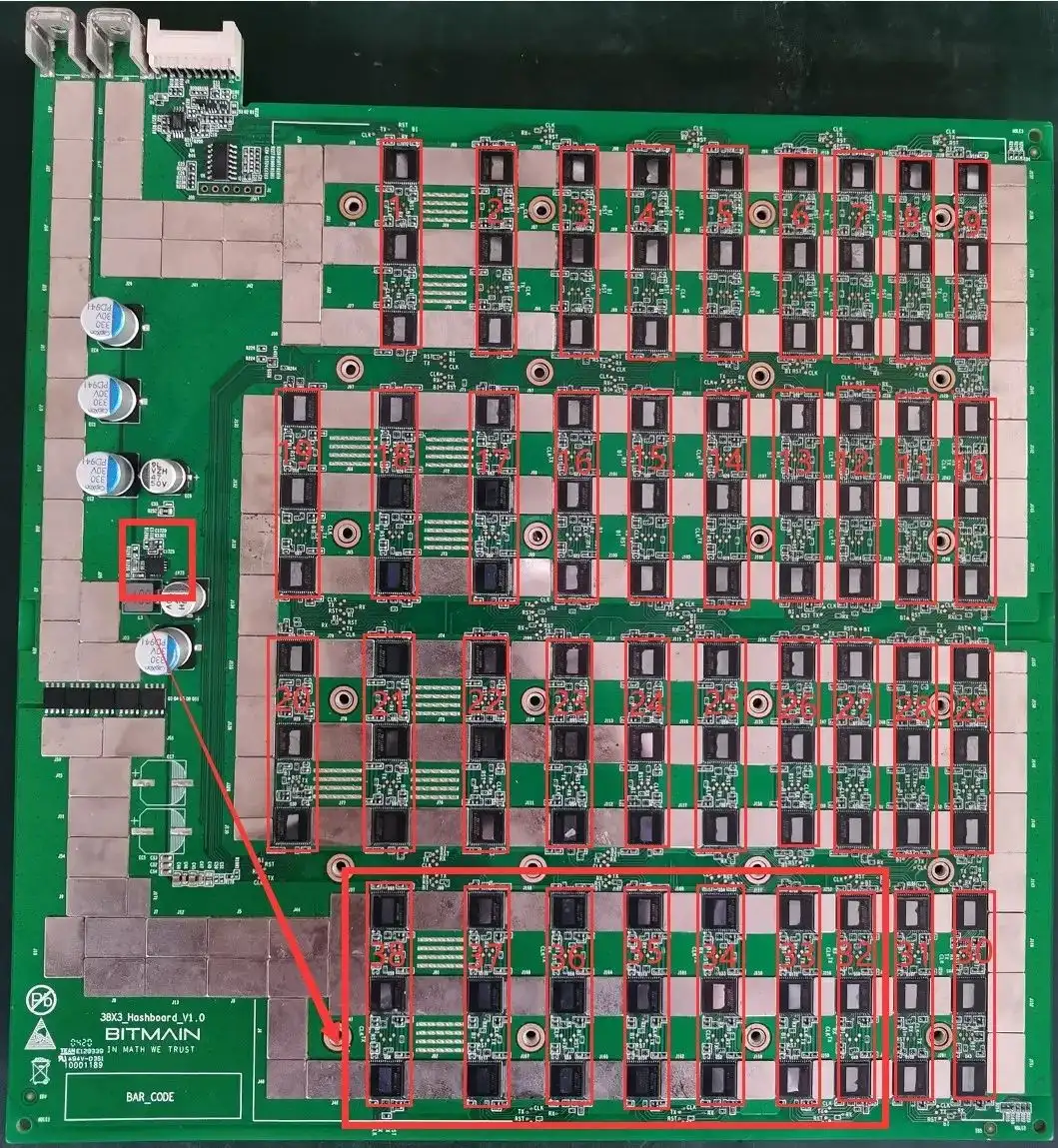

Ezután vessünk egy pillantást az S19 Pro belső számítástechnikai testületének működő felépítésére

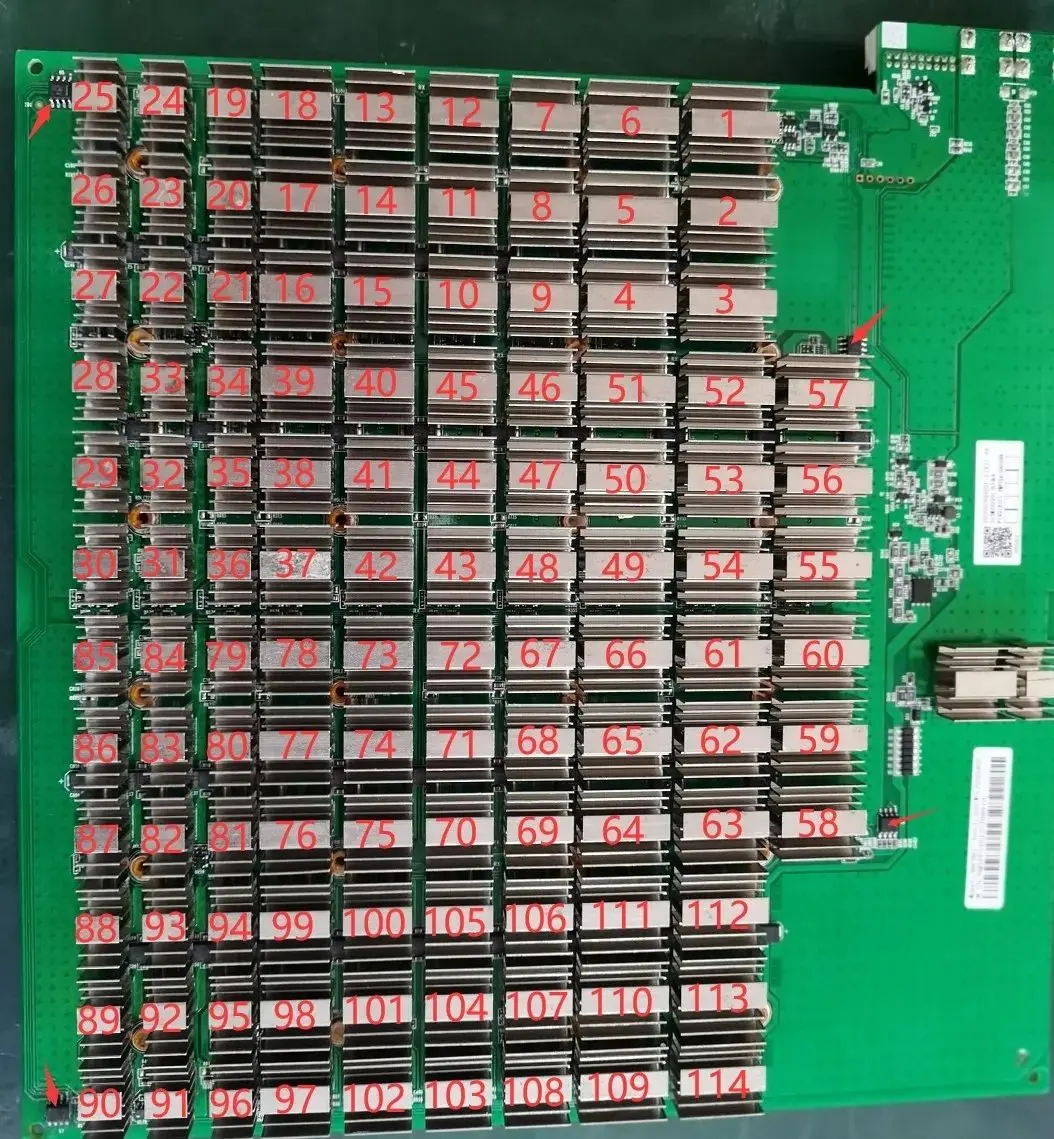

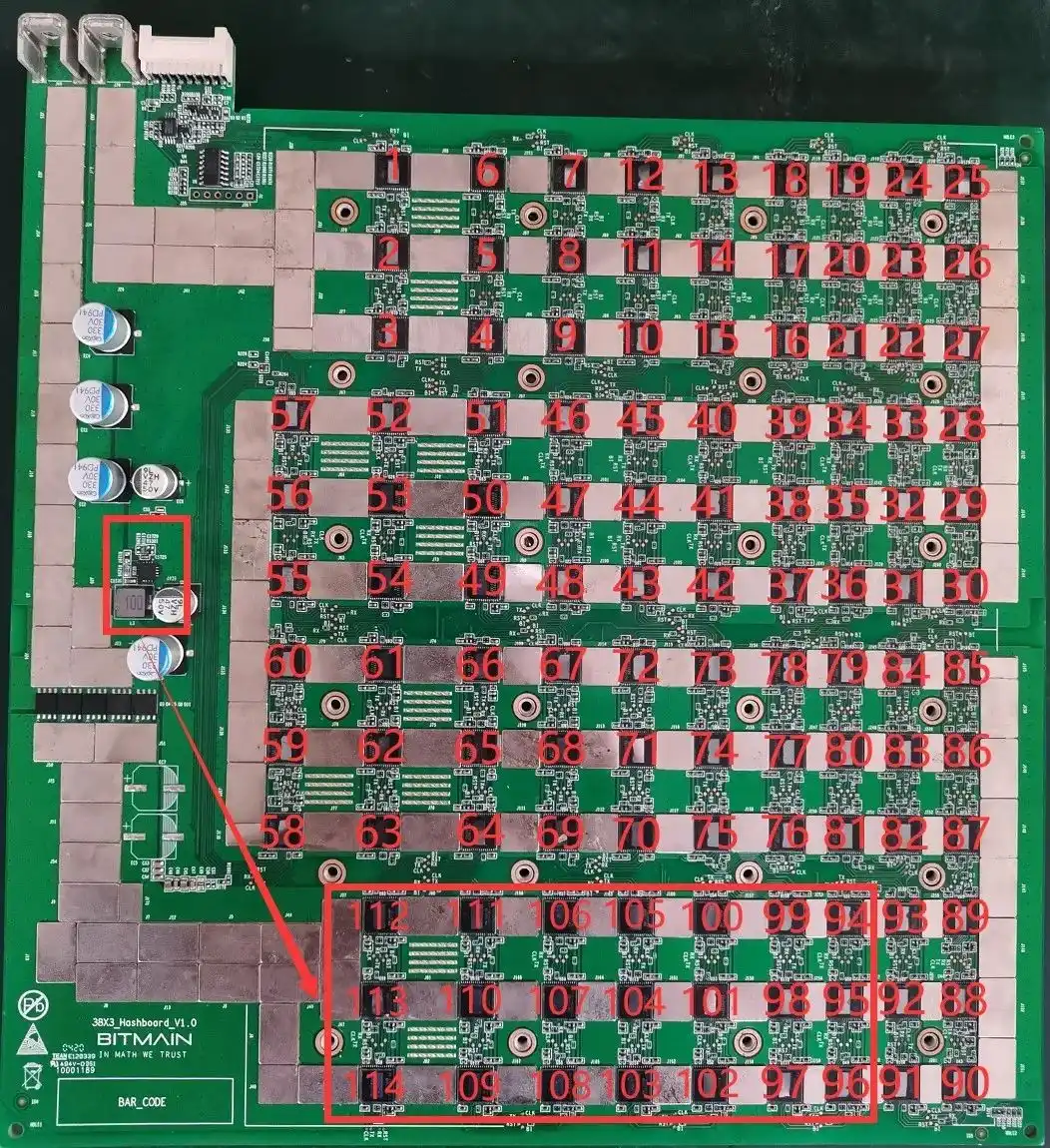

1. Az AntMiner S19 Pro Computing Board 114 chipből áll, 38 csoportra osztva (tartomány), amelyek mindegyike 3 IC -ből áll;  Az S19 Pro chip működési feszültsége 0,32 V;  A 38., 37., 36., 35., 34., 33. és 32. csoportot (összesen 7 csoport) 20 V -os kimenetet hajtanak végre a Q9 Boost áramkörből az LDO -nak 1,8 V kimenetre, és a 31.–1.  A feszültség 0,32 V -rel csökken minden hátrányos tartományban.

2.

Valójában a tesztelés után az AntMiner S19 Pro nagyon jól teljesít az energiafogyasztási arány, a stabilitás és az egyéb működési körülmények között a hivatalosan ajánlott környezeti feltételek mellett.  Ha a számítástechnikai testület hibás működése, akkor a leggyakoribb jelenség a 0 jelentéstétel, a jelentési számok és az alacsony számítási teljesítmény.  Ezekben a helyzetekben így kezelhetjük őket - ...

(1). Amikor a teszt lámpatest LCD megjelenítése "ASIC NG: (0)", először mérje meg a tartomány és a 20 V-os Boost áramkör teljes feszültségét, majd használjon egy rövidzárlatú szondát a RO tesztpont rövidzárlatához és az 1v8 tesztponthoz az első és a második chips között, majd futtassa a chip-keresési programot.  A soros portnaplóra nézve, ha ebben az időben még 0 chipet találnak, akkor az a következő helyzetek egyike lesz:

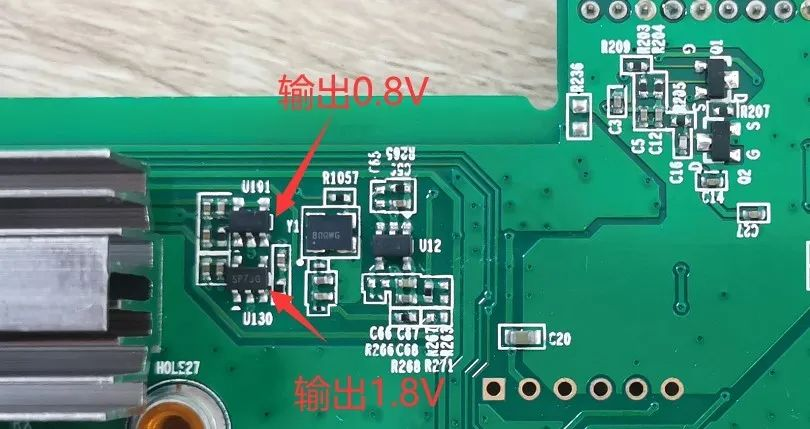

a. Használjon multimétert annak mérésére, hogy az 1v8 és 0v8 tesztpontok feszültsége 1,8 V és 0,8 V.  Ha nem, akkor ez lehet a rendellenesség a tartomány 1,8 V és 0,8 V LDO áramkörében, vagy a két ASIC chipet nem forrasztják megfelelően.  Legtöbbet a 0,8 V és 1,8 V -os javítószűrő kondenzátorokban rövidzárlatok okozzák (mérje meg a PCBA elülső és hátulján lévő javítószűrő kondenzátorok ellenállási értékeit);

b. Ellenőrizze, hogy az U2 és U3 és U4 áramkörök rendellenesek -e, például ellenállás virtuális forrasztás stb.;

c. Mérje meg az R232 vagy R233 ellenállását multiméterrel, hogy megnézze, vajon 1 ohm -en belül van -e, és az olvasás nem ugrik.  Ha nem, kérjük, cserélje ki ezt a két ellenállást;

d. Ellenőrizze, hogy vannak -e olyan csapok, amelyeket az első chipen nem forrasztottak megfelelően (a karbantartás során felfedezték, hogy az oldalról nézve ón van a csapokon, de amikor a forgácsot eltávolították, kiderült, hogy a csapok egyáltalán nem forrasztottak.

(2). Ha egy chip megtalálható az 1. lépésben, ez azt jelenti, hogy az első chip és az előző áramkör egyaránt jó.  Használjon hasonló módszert a következő chipek elhárításához.  Például rövidzárlat az 1v8 tesztpont és a RO tesztpont a 38. és a 39. chips között.  Ha a napló megtalálja a 38 chipset, akkor az első 38 chipsnél nincs probléma;  Ha még mindig 0 chipet talál, először ellenőrizze, hogy az 1v8 normális -e.  Ha ez normális, akkor a 38 utáni chipsnek problémái vannak.  Folytassa a bináris keresés használatát, amíg meg nem találja a problémás chipet.  Feltételezve, hogy probléma van az Nth chipekkel, amikor az N-1 és az NTH chipek közötti 1v8 és RO rövidzárlatú, az N-1 chipek megtalálhatók.  Ha azonban az 1v8 és az NTH és az N+1 chipek közötti 1v8 és RO rövidzárlatú, a teljes chip nem található.

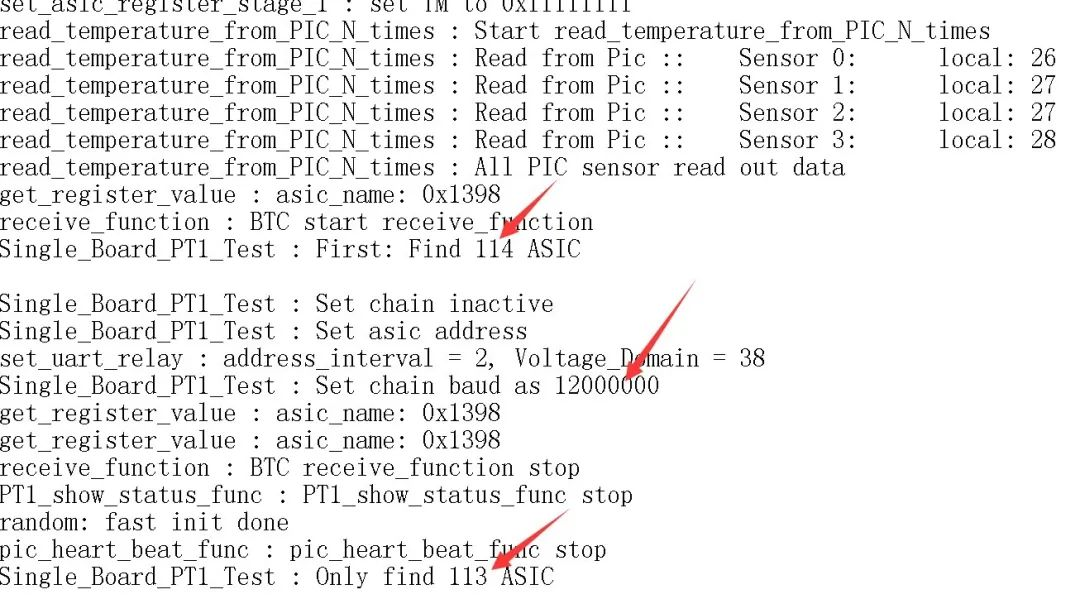

(3). Amikor az LCD teszt rögzítőeleme "ASIC 113: (113. jelentés)" jelenik meg, ez azt jelzi, hogy az üzemeltetési tábla 114 chipet képes észlelni 115200 -as adatátviteli sebességgel, de csak 113 chipet találtak 12 méteres sebességgel, és egy chipet nem találtak 12 méteres sebességgel.  Javítási módszer: A bináris módszer alkalmazásával rövidzárlat, az 1v8 tesztpont és a RO tesztpont a 38. és a 39. chipek között egy rövidzárlatú szondán keresztül.  Ha a napló megtalálhatja a 38 chipset, akkor az első 38 chipek rendben vannak;  Ha 47 rövidzárlat van és a 46. naplójelentés van, ez azt jelenti, hogy a 47. chip nem észlelhető, és nincs probléma a megjelenés ellenőrzésével.  Általában elegendő a 47. forgács cseréje.

(4). A "Asic ng: (x, egy bizonyos chip rögzített jelentése)" licture LCD kijelző tesztelésekor két helyzet létezik:

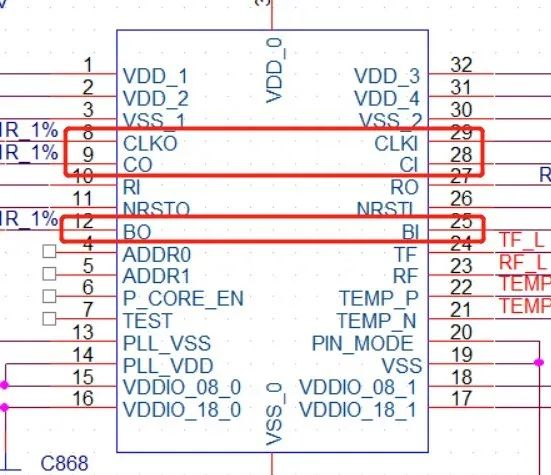

a. Az első forgatókönyv;  A tesztelési idő alapvetően megegyezik az OK -táblával (általában az X értéke nem változik minden teszteléskor) (a tesztelési idő arra utal, hogy a Start tesztelés gomb megnyomásával az LCD -ig az "ASIC NG: (x)" eredményt mutató LCD -ig).  Ezt a helyzetet valószínűleg az elülső és a hátsó CLK, CI és BO ellenállások rendellenes forrasztása okozza az Xth chip, ezért fontos, hogy összpontosítson erre a 6 ellenállásra.  Az alacsony valószínűség az X-1, X és X+1 chipsben a következő csapok rendellenes forrasztásának következménye:

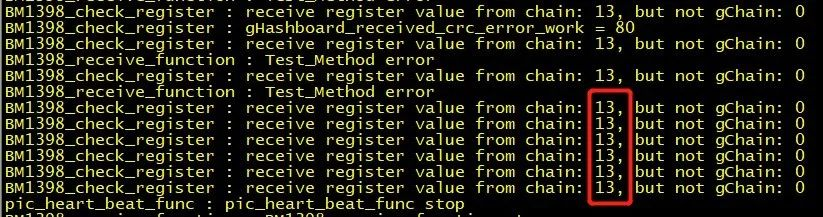

(b). A második forgatókönyv;  A tesztelési idő majdnem kétszer olyan hosszú, mint az OK táblaé (néha az x érték megváltozhat minden teszt során, és néha x = 0);  Jelenleg a napló általában a következő információkat tartalmazza (a piros szám nem feltétlenül 13, attól függően, hogy melyik aljzathoz van csatlakoztatva a kábelköteg);  A tesztelés során feltételezzük, hogy a rendellenes helyzet előtt szinte az összes domén domén feszültsége kevesebb, mint 0,3 V, és a hátsó domén domén feszültsége szinte mindegyike magasabb, mint 0,34 V.  Ezt a helyzetet az okozza, hogy a forgács nem megfelelően forrasztott, általában 1,8 V, 0,8 V, RXT, CLK nem forrasztott megfelelően.  Javasolja, hogy közvetlenül mérje meg a tartomány feszültségét annak megállapításához, hogy hol jelentkezik a probléma.  Az 1. lépésben alkalmazott 1v8 és RO rövidzárlati módszerek szintén megtalálhatják a rendellenesség helyét.

(C). Jelenleg a karbantartási tapasztalatok nagy része mikro rövidzárlatokat (0-several száz ohm) talált a jelek között, amelyeket a chipscsapok alacsony ellenállása okoz.  Először egy forró levegőnövényt használhat a forrasztáshoz, és megnézheti, hogy rendben van -e.

(5). Ha az egyetlen tábla számítástechnikai ereje alacsony, akkor itt egy kényelmes és gyors módszer a megkeresésére és javítására - azaz jelentkezzen be az IP -be a Putty szoftver segítségével, hogy megfigyelje, hogy a domain munka feszültsége és a tábla nonce visszatérése normális -e, és javítsa meg a Putty naplóinformációinak megfelelően.

A konkrét művelet a következő:

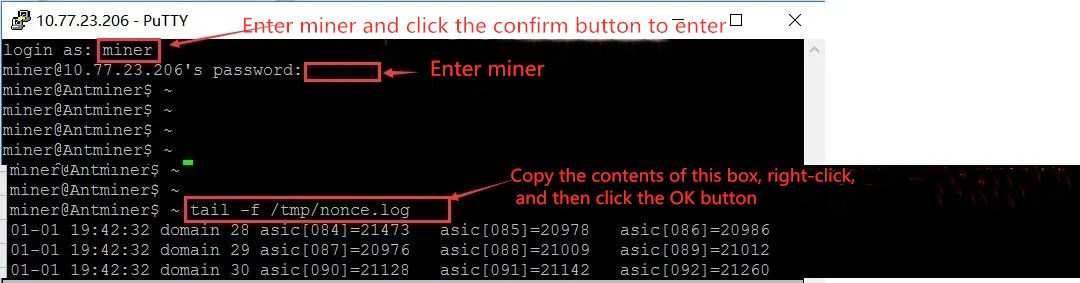

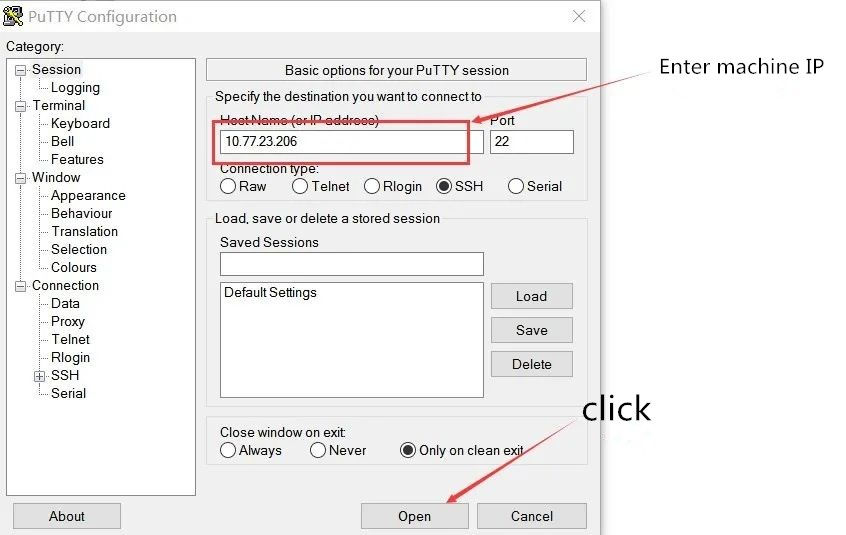

(1). Nyissa meg a gép IP -címét bemeneti problémákkal, és kattintson a Nyitás gombra

(2). A felhasználónév, a jelszó és a tesztparancs megadásával láthatja a nonce visszatérési és feszültségtartomány állapotát.  Ha a nonce és a domén feszültségben rendellenes körülmények vannak, akkor a nyomtatott rendellenes chip alapján mérheti és javíthatja.

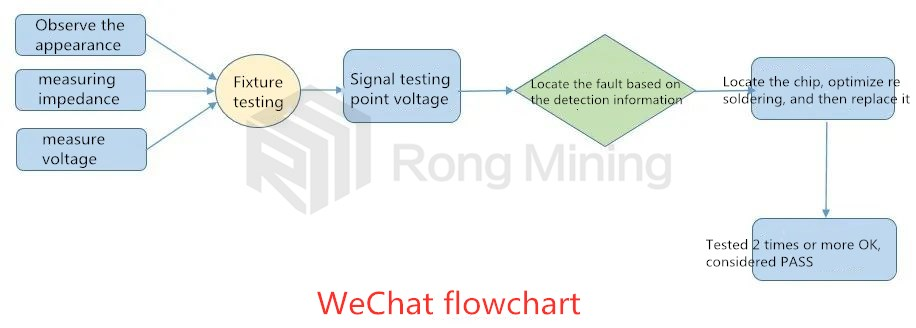

Végül szeretnék megosztani veled egy javítási folyamatot, remélve, hogy segítséget nyújt mindenki gondolkodásának a bányászati ​​gépek javításakor:

A fentiek a mérnöki minőségi elemzési és feldolgozási módszerem az S19 géphez.  Ha bármilyen kérdése van, konzultálhat velünk
